硅烷交联低烟无卤聚烯烃

产品分类

热门关键词

联系我们

企业名称:江苏宝源高新电工有限公司

联系人:孟庆剑

电话:0514-88222782

邮箱:120734000@qq.com

传真:0514-88228749

网址:www.jsbygx.com

地址:江苏省宝应县宝胜路588号

PVC澳标系列

您的当前位置: 首 页 >> 产品展示 >> 特种电缆料系列

PVC澳标系列

  • 所属分类:特种电缆料系列

  • 点击次数:
  • 发布日期:2017/04/24
  • 在线询价
详细介绍

PVC澳标系列

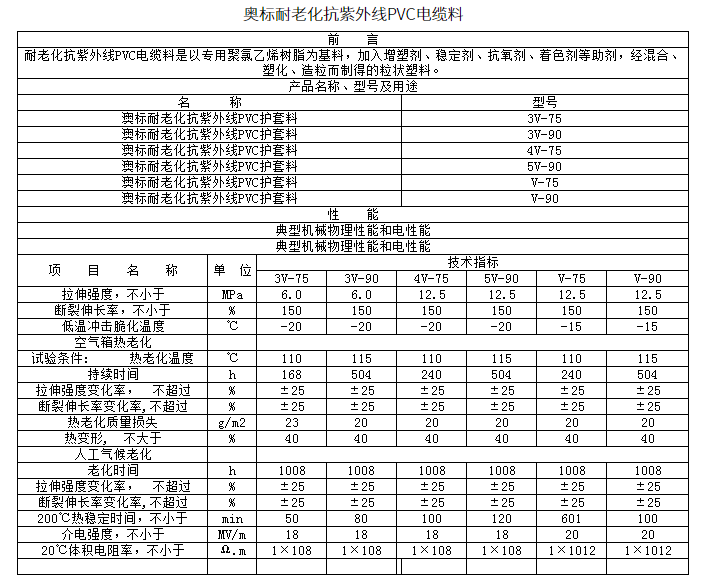

奥标耐老化抗紫外线PVC电缆料

前  言

耐老化抗紫外线PVC电缆料是以专用聚氯乙烯树脂为基料,加入增塑剂、稳定剂、抗氧剂、着色剂等助剂,经混合、塑化、造粒而制得的粒状塑料。

产品名称、型号及用途

名   称

型号

澳标耐老化抗紫外线PVC护套料

3V-75

澳标耐老化抗紫外线PVC护套料

3V-90

澳标耐老化抗紫外线PVC护套料

4V-75

澳标耐老化抗紫外线PVC护套料

5V-90

澳标耐老化抗紫外线PVC护套料

V-75

澳标耐老化抗紫外线PVC护套料

V-90

性  能

典型机械物理性能和电性能

典型机械物理性能和电性能

项  目  名  称

单 位

技术指标

3V-75

3V-90

4V-75

5V-90

V-75

V-90

拉伸强度,不小于

MPa

6.0

6.0

12.5

12.5

12.5

12.5

断裂伸长率,不小于

%

150

150

150

150

150

150

低温冲击脆化温度

-20

-20

-20

-20

-15

-15

空气箱热老化



试验条件:   热老化温度

110

115

110

115

110

115

持续时间

h

168

504

240

504

240

504

拉伸强度变化率, 不超过

%

±25

±25

±25

±25

±25

±25

断裂伸长率变化率,不超过

%

±25

±25

±25

±25

±25

±25

热老化质量损失

g/m2

23

20

20

20

20

20

热变形, 不大于

%

40

40

40

40

40

40

人工气候老化



老化时间

h

1008

1008

1008

1008

1008

1008

拉伸强度变化率, 不超过

%

±25

±25

±25

±25

±25

±25

断裂伸长率变化率,不超过

%

±25

±25

±25

±25

±25

±25

200℃热稳定时间,不小于

min

50

80

100

120

601

100

介电强度,不小于

MV/m

18

18

18

18

20

20

20℃体积电阻率,不小于

Ω.m

1×108

1×108

1×108

1×108

1×1012

1×1012










加工工艺

软聚氯乙烯绝缘料可采用一般的单螺杆挤出机,L/D≥20。 如存放时间较长,在烘干后挤出效果更佳。由于熔体的实际温度与温控表指示值之间的差异随挤塑机类型的不同而有所不同,各使用者应根据所用挤塑机的具体情况,选定适合的温度。下列各温度仅作为开机调试的参考:

工作区

一区

二区

三区

四区

机头

模头

温度℃

150

160

165

170

170

165

包装、运输、贮存

1、产品内袋用聚乙烯薄膜袋,外袋用塑料编织袋或复合袋包装,每袋净重量25±0.2kg,亦可采用其它包装和单位净重量。

2、   运输及贮存

产品运输时不得在阳光下曝晒和雨淋,要保持清洁、干燥、不得污染、保持包装完整。

产品应贮存在清洁、干燥、阴凉、通风的库房内,贮存期从生产日期起为一年。


相关标签:特种电缆料系列,PVC澳标系列价格,PVC澳标系列批发

上一篇:PVC仿硅胶弹性体系列
下一篇:没有了

最近浏览:

在线客服
分享
